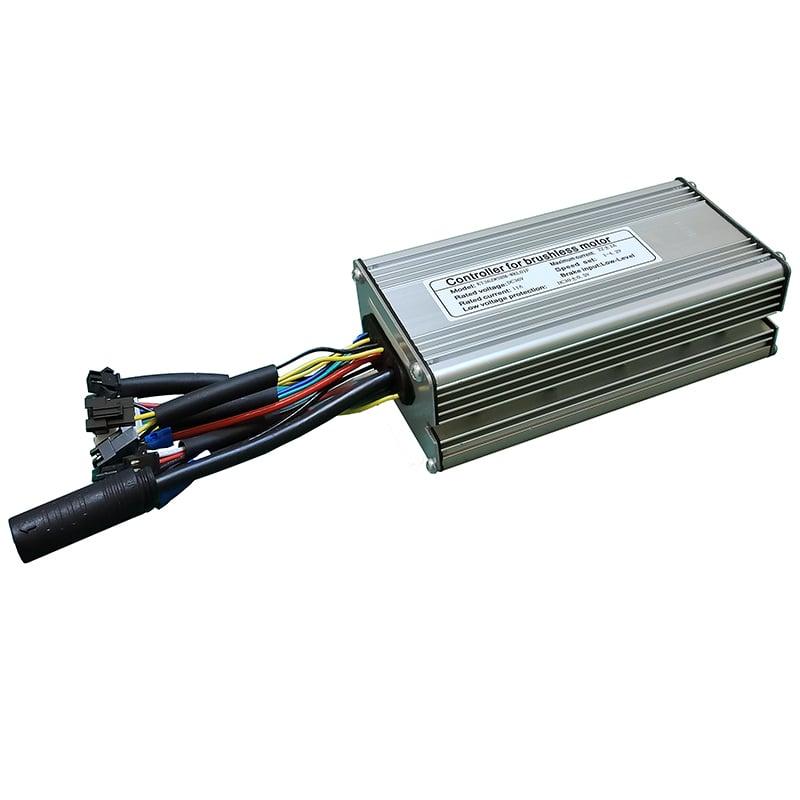

Контролер KUNTENG КТ36В 22A 36В 500Вт для LCD + включення світла

Контролер KUNTENG 36В22A для мотор-колеса 350-500Вт. Він розрахований до роботи з устаткуванням напругою 36В. Відмінною особливістю даної моделі є - герметичний роз'єм для мотор-колеса і наявністю двох роз'ємів для підключення передньої та задньої фар. Цей контролер і можливість підключення LED або LSD дисплея і управляється синусоїдальними імпульсами.

Серія контролерів KT-9 транзисторів MOSFETS

Технічні параметри:

• напруга батареї 36В,
• максимальний робочий струм 22А,
• максимальна потужність 500Вт.

Особливості моделі:

Щоб забезпечити плавний пуск електоровелосипеда використовується режим імітації управління обертаючим моментом. При цьому початок руху буде плавним та природним.

• для підключення живлення виведено 2 дроти: чорний – мінус, червоний – плюс;
• 3-х піновий роз'єм (проводи - червоні, чорний, білий) для підключення ручки газу;
• 3-х піновий роз'єм (проводи - червоний, зелений жовтий) для підключення системи PAS-система (Pedal Assist System) асистування педалям - Дозволяє їхати в гібридному режимі без участі ручки газу. Активується при обертанні педалей та підбирає оберти двигуна залежно від частоти обертання педалей. Можливе встановлення 5-ти рівневої системи. Найекономічніший режим руху.
• 5-ти піновий роз'єм для підключення LED або LCD дисплея;
• 2ва 2-х пінових роз'ємів (проводи - жовтий чорний) для підключення ручок гальма з функцією відключення мотор-колеса;
• 2ва 3-х пінових роз'ємів (проводи - жовтий чорний) для підключення передньої та задньої фари. Управління роботою фар здійснюється з LCD (LED) дисплея. Максимальне навантаження фари, що підключається до контролера, не повинно перевищувати 1А. В іншому випадку блок контролера керуючий фарою може вийти з ладу. При включенні підсвічування дисплея подається живлення 36В на роз'єми;

Для забезпечення роботи електровелосипеда без дисплея - в роз'єм (на 5 контактів) необхідно підключити відповідну частину з двома перемичками. 1я - червоний + синій (кнопка включення живлення) та 2я - жовтий + зелений (сигнальні).

Підтримується функція круїз-контролю.

Безпека електронних систем пристрою та безпека руху велосипеда в даних контролерах досягається декількома ступенями захисту, такими як:

1. затримка запуску електродвигуна,
2. захист від перевантаження струмом;
3. захист від перегріву;
4. захист від перенапруги;
5. захист від переполюсування живлення
6. знижена напруга;
7. відсутність фази і т. д.,

Цей контролер підійде для всіх видів двигунів з датчиками холу.

Габаритні розміри (довжина/ширина/висота):  125* 68 * 40

Корпус алюмінієвий 06В12
