Фара задня (з поворотами, стопом та габаритом), фара передня (зі звуковим сигналом) кнопка DK336 36В/48В

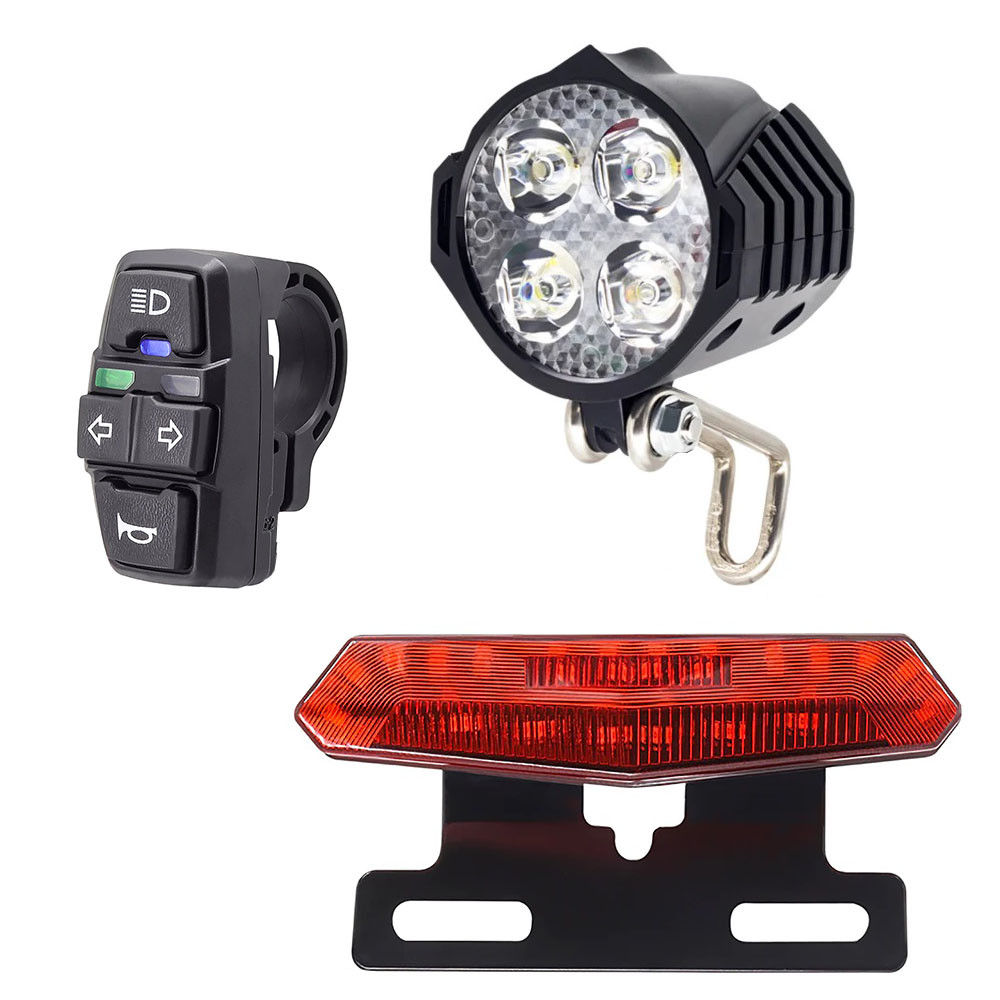

Фара задня WD007 (з поворотами, стопом та гальмом), фара передня Q90 (зі звуковим сигналом) кнопка DK336 36В/48В

Це обладнання просте для встановлення, має приємний зовнішній вигляд і гарний функціонал. Ви можете вибрати обладнання на 36 або 48В. Устаткування можна використовувати для електричного велосипеда, скутера та іншого електротранспорту.

У цьому наборі ви зможете включати переднє світло (Фара передня Q90), стоп-сигнал габаритниій вогонь і повороти (Фара задня WD007) за допомогою блоку кнопок (Блок кнопок DK 336).

Особливість цього комплекту

• У цьому наборі реалізована можливість увімкнення сигналу СТОП при натисканні на штатні ручки гальма велонабору.

— Ручки гальма підключаються до відповідних роз'ємів з'єднувального кабелю;

— а роз'єми контролера призначені для ручок гальма до інших роз'ємів з'єднувального кабелю.

Блок кнопок DK 336

Для управління передньою та задньою фарою ви можете використовувати Блок кнопок DK 336 з 3 кнопок. Встановлюється на кермі, у зручному для використання місці.

Призначений для:

• включення світла - кнопка з фіксацією та відповідним логотипом
• подача звукового сигналу – кнопка без фіксації. При натисканні кнопки спрацьовує звуковий сигнал, при відпусканні сигнал перестає працювати.
• включення світла та поворотів вліво - кнопка з фіксацією та відповідним логотипом.


Усі натискання кнопок супроводжується спалахом відповідного світлодіода на кнопці.

Блок кнопок:

1. Розмір керма: 22,0 мм.
2. Матеріал корпусу: пластик
3. Розмір виробу Д*Ш*В: 54*27*54мм
4. Водонепроникний: IP65
5. Застосовний діапазон напруги: 36-48 В
6. Максимальний робочий струм: 1А
7. Довжина кабелю: 1,5м.

Фара передня Q90

- має 4 світлодіоди. Яскравість світлового потоку становить 70Lux (200Lumen). Також усередині фари встановлено гучний звуковий сигнал до 100dB.

Кріпиться фара у місці кріплення переднього крила до вилки велосипеда.

Характеристики передньої фари:

1. Вага нетто фари: 100 г
2. Матеріал корпусу: пластик
3. Водонепроникний: IP65
4. Застосовний діапазон напруги: 36-48 В.
5. Потужність: 59 мА/2,8 Вт
6. Світловий потік: 180-220лм
7. Потужність звукового сигналу: 44 мА/2,1 Вт.
8. Гучність звукового сигналу: 80-100 дБ
9. Розмір виробу Д*Ш*В: 62*50*70 мм.
10. Потужність світла: до 3 Вт
11. Довжина кабелю: близько 1,5 м-коду.

• Фара (червоний дріт)
• Звуковий сигнал (жовтий дріт)
• Загальний мінус (чорний провід)

Фара задняя WD007

— Світлодіодна, призначена для установки в задній частині велосипеда.

• Сигнал повороту: При включенні перемикача повороту обраного напрямку, починає працювати - блимати, сигнал повороту відповідного напрямку. Частота миготіння становить близько 800 мс.
• При натисканні ручки гальма електровелосипеда - спалахує сигнал "СТОП" на фарі.

Стоп сигнал:

При натисканні на ручку гальма електровелосипеда активується група світлодіодів, при відпусканні світло гасне.

Система СТОП буде коректно працювати за наступних умов:

1. У контролері використовується нормально розімкнена схема ручок гальма (а при натисканні – замкнута).
2. На роз'ємі контролера для ручки гальма при не натиснутій ручці - на одному контакті - мінус, а на іншому немає сигналу. Якщо у вас на обох дротах є сигнал, тоді у вас не буде коректно працювати система СТОП.

Характеристики задні фари:

1. Вага нетто заднього ліхтаря: 120 г
2. Матеріал корпусу: пластик
3. Застосовний діапазон напруги: 36-48 Ст.
4. Водонепроникний: IP65
5. Потужність: 1,5 Вт
6. Кількість джерел світла: 14
7. Світловий потік: 15Lumen
8. Розмір виробу Д*Ш*В: 132*65*40 мм.
9. Довжина кабелю: близько 1,2 м-коду.

• стоп сигнал (білий провід)
• сигнал повороту в право (зелений провід)
• сигнал повороту вліво (жовтий провід)
• чорний провід - загальний мінус

Попередження

1. Для корректної роботи - обладнання має підключатися до АКБ 36 В або 48 В.
2. Це обладнання повинно бути підключене до тієї ж батареї, що і контролер, інакше не працюватиме функція стоп-сиглналу.
