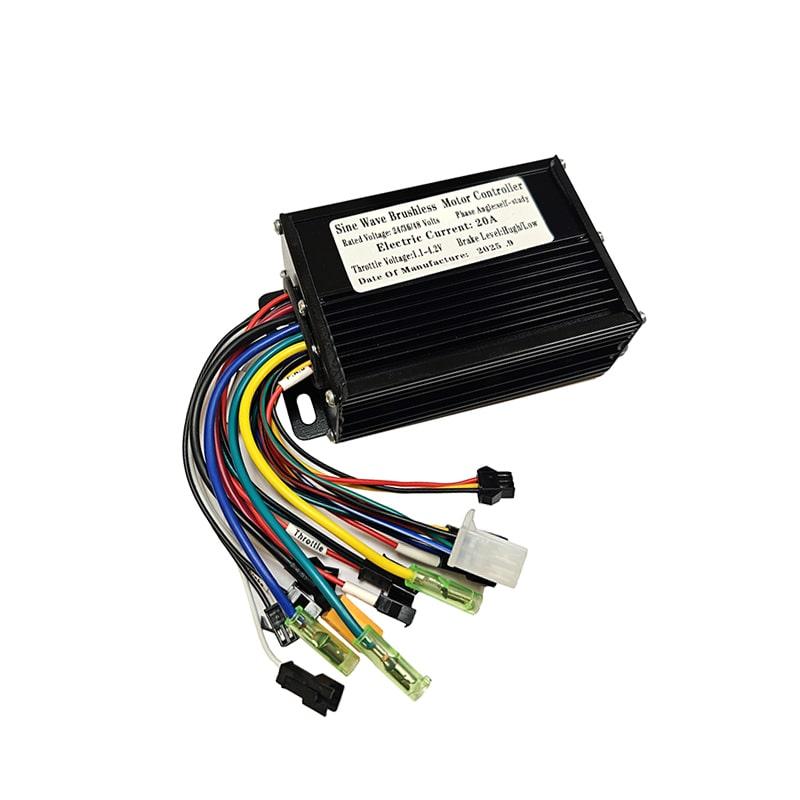

Контролер 36/48В 20A з роз'ємом для LCD S866 (до 500Вт)

Контролер 36/48В 20A з роз'ємом для LCD (до 500Вт)

Даний контролер виконаний на якісній елементній базі і змонтований в алюмінієвому корпусі. Цей контролер має 6 транзисторів. В якості радіатора силових транзисторів використовуються корпус контролера, що є дуже ефективним спосіб відведення тепла. Цей контролер підійде для всіх видів двигунів з датчиком холу. Тип сигналу в даному контролері - з прямокутні імпульси. Він може працювати як без дисплея так і з дисплеєм LCD SW S866

Технічні параметри:

• напруга батареї 36/48В,
• максимальний робочий струм 20А,
• максимальна потужність 36В до 400Вт, 48В до 500Вт

Особливості моделі:

• для підключення живлення виведені 2 дроти: чорний - "мінус", червоний - "плюс" (ХТ-60);
• 3-х піновий роз'єм "тато" (3 дроти - червоний, чорний, зелений) для підключення ручки газу;
• 3-х піновий роз'єм "мамо" (3 дроти - червоний, жовтий, чорний) для підключення системи PAS - система (Pedal Assist System) асистування педалей - Дозволяє їхати в гібридному режимі без участі ручки газу. Активується при обертанні педалей і підбирає обороти двигуна в залежності від частоти обертання педалей. Можлива установка 5-ти рівневої системи. Самий економічний режим їзди.
• 5-ти піновий роз'єм для підключення LED або LCD дисплея (синій, червоний, зелений, жовтий, чорний).
• 2ва 2-х пінових роз'єми "мамо" (дроти - чорний, білий) для підключення ручок гальма з функцією відключення мотор-колеса;
• 1 роз'єм на 2 дроти "мамо" (чорний, червоний) включення світла;
• 6-ти піновий роз'єм на датчики Холу мотор-колеса;
• 3 силових проводу на обмотки мотор-колеса (зелений, жовтий, синій)
• 1 роз'єм "тато" на 1 провід і 1 роз'єм "мама" (білий) навчання;

Для забезпечення роботи електровелосипеда без дисплея - в роз'єм (на 5 контактів) необхідно підключити відповідну частину з двома перемичками. 1ша  - червоний + синій (кнопка включення живлення) та 2га - жовтий + зелений (сигнальні).

Безпека електронних систем пристрою і безпеку руху велосипеда в даних контролерах досягається кількома ступенями захисту, такими як:

1. затримка запуску електро двигуна,
2. захист від перевантаження по струму;
3. захист від перегріву;
4. захист від перенапруги;
5. захист від переполюсовки харчування
6. знижена напруга;
7. швидкість;
8. відсутність фази і т. д.,

Габаритні розміри (довжина/ширина/висота): 125*70*40
