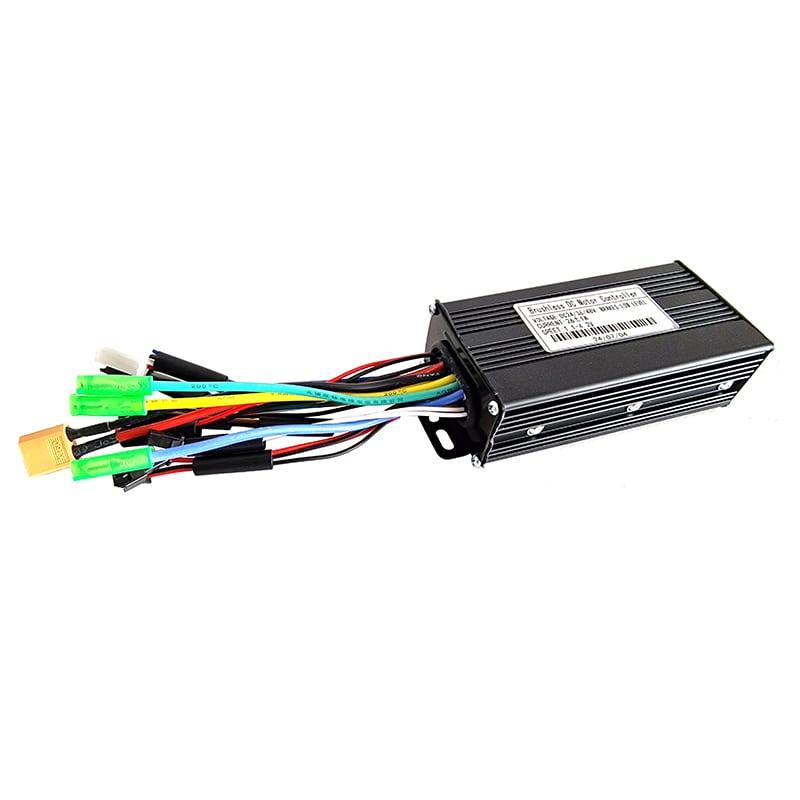

Сінусний контролер 36/48В 30A з роз'ємом для LCD S866 (до 1000Вт)

Контролер сінусний 36/48В 30A з роз'ємом для LCD (до 1000Вт)

Цей контролер виконаний на якісній елементній базі, та змонтований в алюмінієвому корпусі. Корпус контролера має клас вологозахищеності, що дозволяє не боятися дощу. Цей контролер має 12 транзисторів. В якості радіатора силових транзисторів використовуються корпус контролера, що є дуже ефективним способом відведення тепла.

Контролер підійде для всіх типів - двигунів як із датчиками холу, і без них. У контролера є режим "навчання", що дозволяє в разі потреби адаптувати роботу контролера та двигуна.

Тип сигналу в даному контролері - з синусними імпульсами. Він може працювати як без дисплея так і з дисплеєм LCD SW S866.

Технічні параметри:

напруга батареї 36/48В,

максимальний робочий струм 30А,

максимальна потужність 48В  до 1000Вт

Особливості моделі:

для підключення живлення виведено 2 дроти: чорний-мінус, червоний плюс;

3-х піновий роз'єм (мама) (3 дроти - червоні, чорний, зелений) для підключення ручки газу;

3-х піновий роз'єм (тато) (проводи - жовтий, чорний, коричневий) для підключення системи PAS - система (Pedal Assist System) асистування педалям - Дозволяє їхати в гібридному режимі без участі ручки газу.Активується під час обертання педалей. Рівень потужності двигуна регулюється за допомогою дисплея. Можливе встановлення 5-ти рівнів допомоги. Найекономічніший режим їзди.

2 2-х пінових роз'ємів (мама) (дроти - червоний, чорний) для підключення ручок гальма з функцією відключення мотор-колеса;

1 роз'єм на 2 дроти (чорний, червоний) включення живлення;

6-ти піновий роз'єм на датчики Холла мотор-колеса;

3 силові дроти на обмотки мотор-колеса (зелений, жовтий, синій)

2-х піновий роз'єм (тато) (проводи - червоний, чорний) для підключення системи світла

Для роботи електровелосипеда без LED або LCD дисплея в 5-ти а новий роз'єм для дисплея необхідно підключити відповідну частину з 2 перемичками (червоний-синій - це кнопка включення живлення; жовтий - зелений - це дата канали, чорний залишається не задіяним).

Безпека електронних систем пристрою і безпеку руху велосипеда в даних контролерах досягається кількома ступенями захисту, такими як:

1. затримка запуску електро двигуна,
2. захист від перевантаження по струму;
3. захист від перегріву;
4. захист від перенапруги;
5. захист від переполюсовки харчування
6. знижена напруга;
7. швидкість;
8. відсутність фази і т. д.,

Габаритні розміри (довжина/ширина/висота): 170*61*38мм
