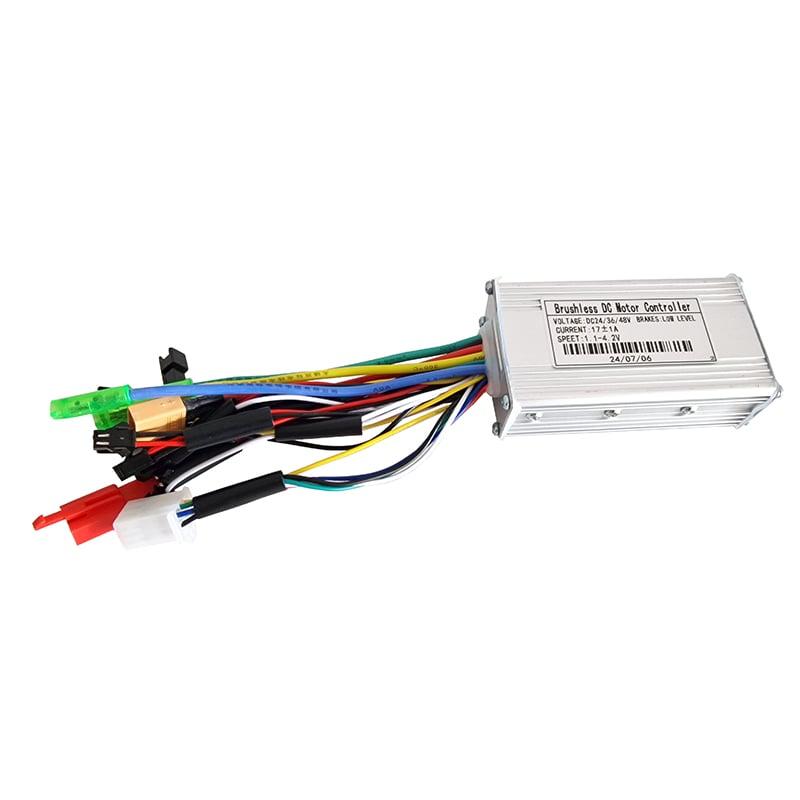

Сінусний контролер 24/36/48В 17A з роз'ємом LCD S866 (до 400Вт)

Сінусний контролер 24/36/48В 17A з роз'ємом +LCD (до 400Вт)

Даний контролер виконаний на якісній елементній базі і змонтований в алюмінієвому корпусі. Цей контролер має 9 транзисторів. В якості радіатора силових транзисторів використовуються корпус контролера, що є дуже ефективним спосіб відведення тепла. Цей контролер підійде для всіх видів двигунів з датчиком холу. Тип сигналу в даному контролері - із сінусними імпульсами. Він може працювати як без дисплея так і з дисплеєм LCD SW S866

Технічні параметри:

• напруга батареї 24/36/48В,
• максимальний робочий струм 17А,
• максимальна потужність 36В до 400Вт, 48В до 400Вт

Особливості моделі:

• для підключення живлення виведено 2 дроти: чорний-мінус, червоний плюс;
• 3-х піновий роз'єм (мама) (3 дроти - червоні, чорний, зелений) для підключення ручки газу;
• 3-х піновий роз'єм (тато) (проводи - жовтий, черговий, коричневий) для підключення системи PAS-система (Pedal Assist System) асистування педалям - Дозволяє їхати в гібридному режимі без участі ручки газу.Активується при обертанні педалей та підбирає оберти двигуна залежно від частоти обертання педалей. Можливе встановлення 5-ти рівневої системи. Найекономічніший режим їзди.
• 5-ти піновий роз'єм, для підключення LCD дисплея (синій, червоний, зелений, жовтий, чорний);
• 2 2-х пінових роз'ємів (мама) (дроти - червоний, чорний) для підключення ручок гальма з функцією відключення мотор-колеса;
• 1 роз'єм на 2 дроти (чорний, червоний) включення живлення;
• 6-ти піновий роз'єм на датчики Холла мотор-колеса;
• 3 силові дроти на обмотки мотор-колеса (зелений, жовтий, синій)
• 2-х піновий роз'єм (тато) (проводи - червоний, чорний) для підключення системи світла

За відсутності кнопки живлення, для роботи електровелосипеда без LED або LCD дисплея в 5-ти піновий роз'єм LCD дисплея необхідно підключити відповідну частину з 2 перемичками (червоний-синій; жовтий-зелений).

Безпека електронних систем пристрою і безпеку руху велосипеда в даних контролерах досягається кількома ступенями захисту, такими як:

1. затримка запуску електро двигуна,
2. захист від перевантаження по струму;
3. захист від перегріву;
4. захист від перенапруги;
5. захист від переполюсовки харчування
6. знижена напруга;
7. швидкість;
8. відсутність фази і т. д.,

Габаритні розміри (довжина/ширина/висота): 94*52*30
