Инструкция по комплектации электровелонабора для велосипеда

Инструкция по комплектации электровелонабора для велосипеда.

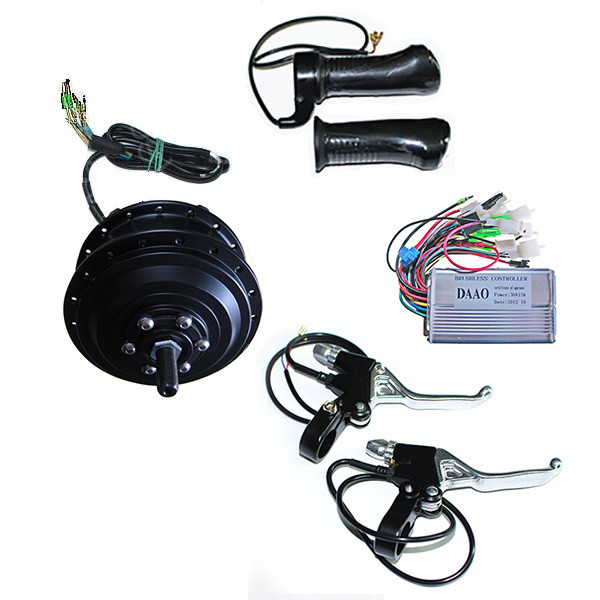

КОМПЛЕКТАЦИЯ
Мотор колесо. Электро двигатель который устанавливается на переднюю или заднюю ось велосипеда |
|

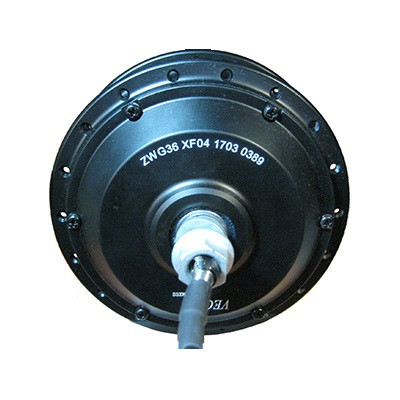

Не заспицованое мотор колесо
|

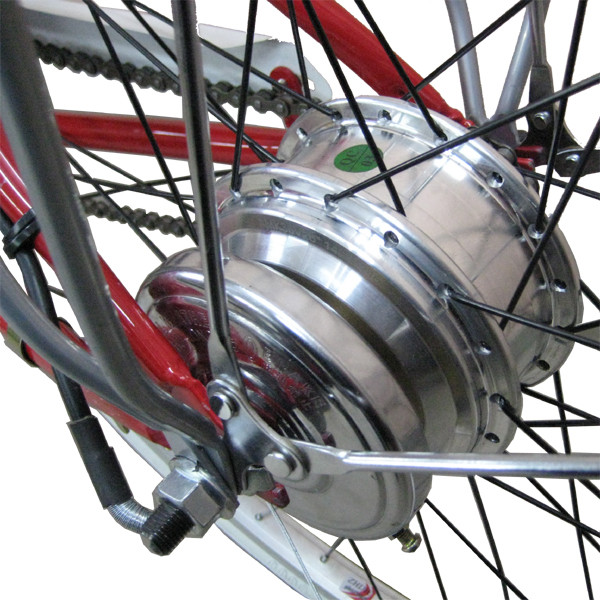

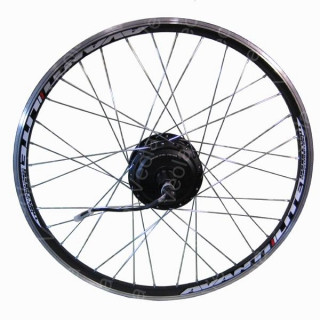

Заспицованое мотор колесо |
|
|

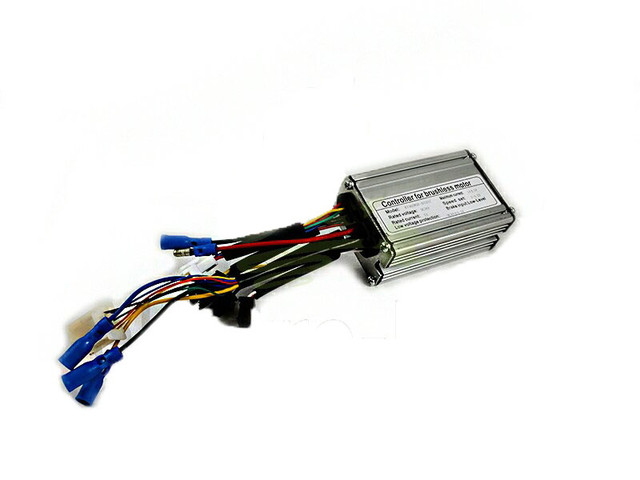

Контроллер (устройство управляющее работой мотор-колеса и других компонентов электровелосипеда) |
|
|
|
ручка газа (рычажная или скутерная) по желанию |
|

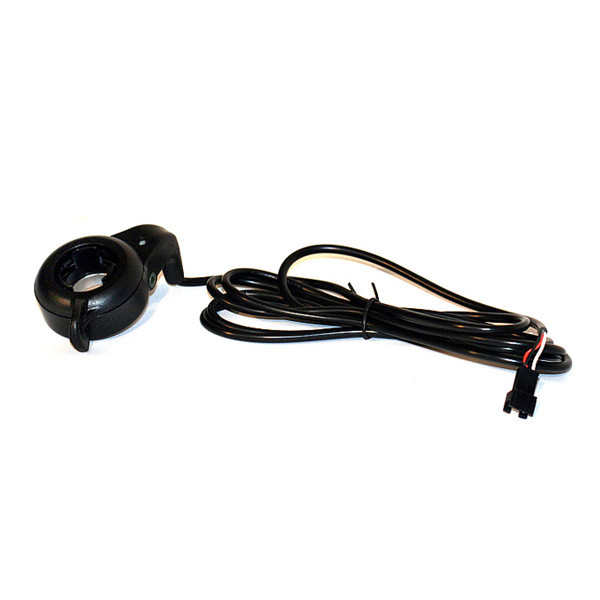

ручка газа рычажная |
ручка газа скутерная |

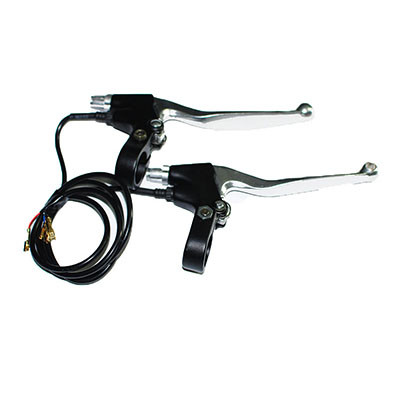

ручки тормоза с функцией отключения мотор-колеса
|

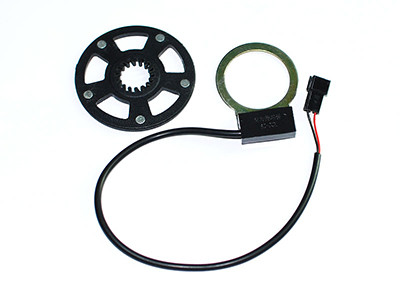

PAS- система ассистирования педалям: Позволяет ехать в гибридном режиме без участия ручки газа. Активируется при вращении педалей и подбирает обороты двигателя в зависимости от частоты вращения педалей. Самый экономичный режим езды |

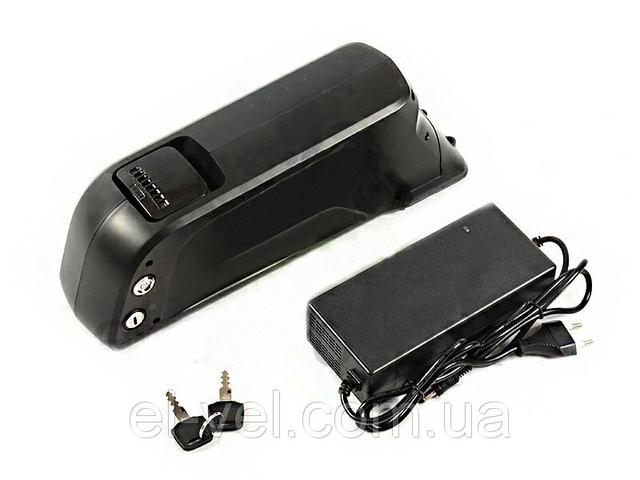

Акумуляторная батарея по выбору (Батарея - необходима для питания электродвигателя) Внимание! Рекомендуем устанавливать литиевые аккумуляторные батареи ёмкостью не мене 8 А/час.
|
- Для удобства работы и устойчивости переверните велосипед вверх колесами;
- Снимите колесо в зависимости от того, где вы хотите установить двигатель;
- Наденьте покрышку на колесо с двигателем. Если это заднее колесо - при необходимости установите кассету со звездами на двигатель;

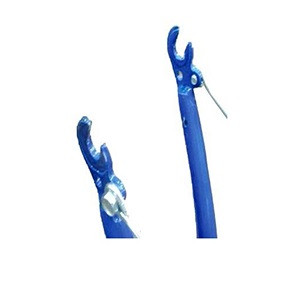

- Соблюдая направление вращения двигателя закрепите колесо с двигателем в вилке велосипеда;
- Провода от двигателя закрепите к вилке велосипеда;
- Замените одну из ручек велосипеда, на ручку газа которую вы выбрали;
- Замените ручки тормоза велосипеда, на ручка тормоза с функцией отключения мотор-колеса, которую вы выбрали;
- Установите аккумуляторную батарею (АКБ) в место предусмотренное конструкцией АКБ для установки;
- Установите и закрепите контроллер. Провода от АКБ к контроллеру должны быть достаточно толстыми и контакты надежными. Учтите, что ток по этим проводам может быть более 10A.
- Установите на PAS- систему ассистирования педалям. Датчик состоит из двух частей - неподвижная часть (датчик холла с металлическим кольцом) устанавливается под гайку каретки со стороны звезд и подвижная часть(пластиковая шайба с магнитами) с той же стороны, на вал каретки;

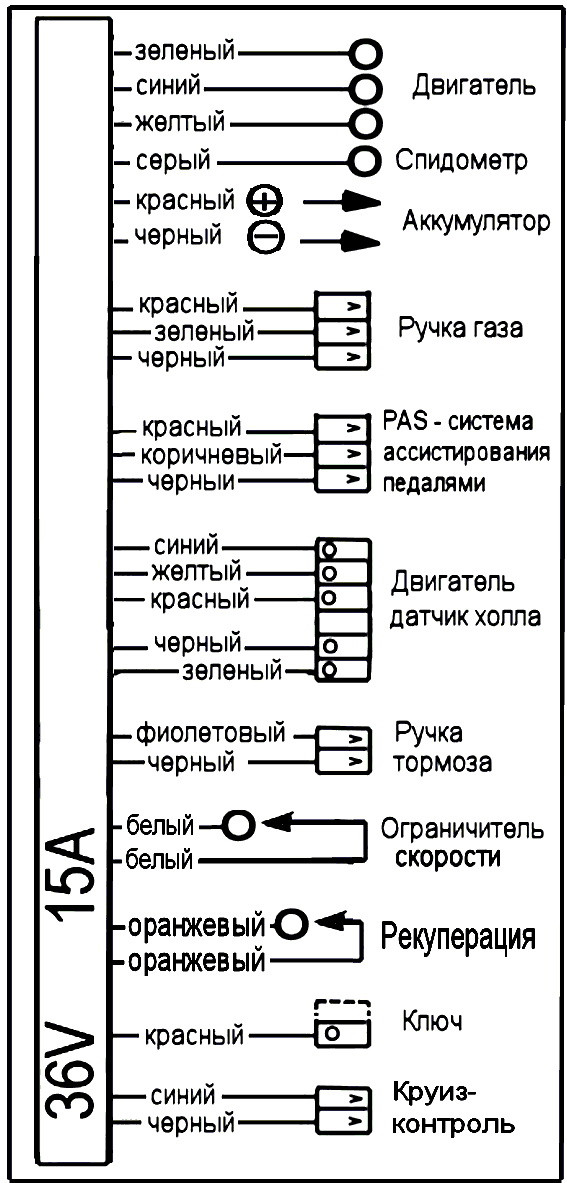

- Соедините контроллер со всеми компонентами набора:
- двигатель;
- Ручкой “газа”;
- ручками тормоза
- PAS- системой
Підключіть батарею до контролера. Не переплутайте полярність “+“і “ –“!!!
Дотримуйтесь полярності підключення. Переполюсовка може призвести до пошкодження контролера.
