Дисплей KT-LCD3 інструкція

Дисплей KT-LCD3 інструкція

Інструкція до Дисплею KT-LCD3



Налаштування параметрів.
Даний посібник допоможе Вам ознайомитися з дисплеєм KT-LCD3, для правильної установки найкращої конфігурації роботи двигуна і контролера, що поліпшить управління электровелосипедом.

Зовнішні і монтажні розміри.

Зовнішні розміри





Монтажні розміри подвійного кронштейна

 Розміри блоку кнопок

Схема проводки



ІНСТРУКЦІЯ ПО УСТАНОВЦІ


Дисплей і блок кнопок встановлюються на кермі електричного транспортного засобу, з можливістю регулювання. Підключення дисплея до контролера проводитися при виключеному живленні електровелосипеда. Після закінчення установки дисплея зніміть захисну плівку.



Установка подвійного кронштейна на кермо діаметром 31,8 мм

Установка подвійного кронштейна на кермо діаметром 22,2 мм

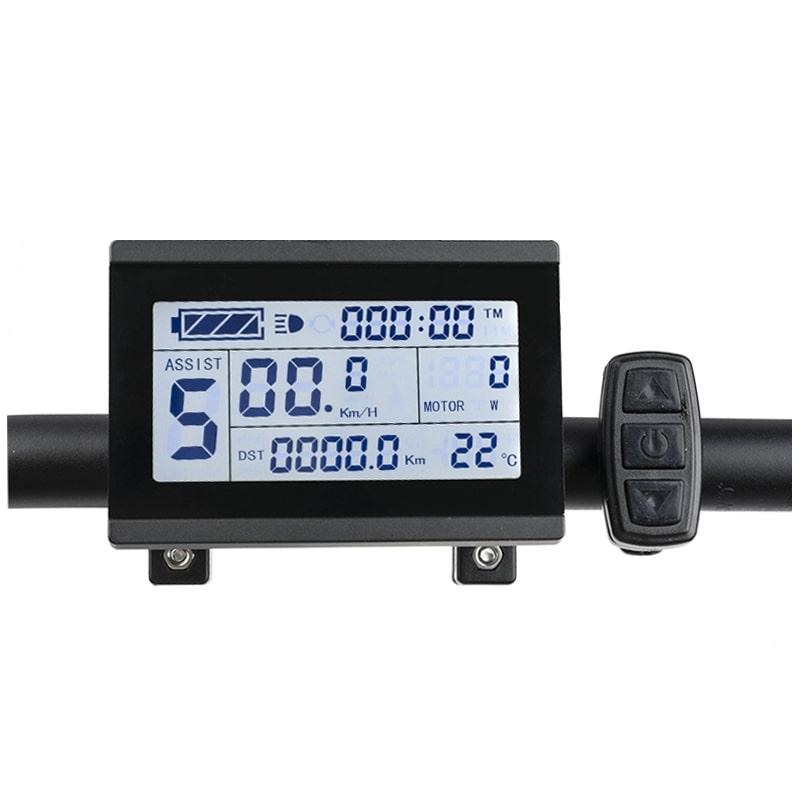

ФОТО УСТАНОВКИ НА КЕРМІ ЕЛЕКТРОВЕЛОСИПЕДА

ОГЛЯД ФУНКЦІЙ
Для комфортного використання електровелосипеда дисплей KT-LCD3 відображає користувачеві наступну інформацію:
• Час поїздки (однієї поїздки (TM) і загальний час поїздки (ТТМ));
• Швидкість (швидкості в режимі реального часу (км/год або миль/годину),максимальна швидкість (MXS) і середня швидкість (AVS));
• Дальність поїздки (км або милі) однієї поїздки (DST) або загальна пройденое відстань (ODO));
• Коефіцієнт системи PAS (ASSIST) від 1 до 5;
• Супровід велосипеда зі швидкістю 6 км/ год (швидкість пішохода) ;
• Функція круїз контроль;
• Індикатор ємності батареї
• Напруга батареї (V) в режимі реального часу;
• Потужність двигуна;
• Індикатор включення гальма ;
• Індикатор включення підсвічування і габаритних вогнів (за умови підтримування функції контролером)
• Температура навколишнього середовища;
• Інформація про помилки двигуна;
• Налаштування параметрів користувача
• Дисплей автоматично визначає напруга живлення (24,36,48 V)



ВІДОБРАЖЕННЯ ІНФОРМАЦІЇ НА ДИСПЛЕЇ

Блок кнопок управління
Управління дисплеєм KT-LCD3 здійснюється за допомогою таких клавіш:


  Кнопка вгору
  Кнопка вниз
  Кнопка включення/вимикання живлення, вона ж кнопка меню



СТАНДАРТНИЙ РЕЖИМ ЕКСПЛУАТАЦІЇ
Вкл/Викл
Для включення натисніть і утримуйте кнопку .
Для вимикання живлення, натисніть і утримуйте кнопку
Якщо транспортний засіб не приводять в рух і не користуються кнопками управління протягом 5 хвилин - дисплей автоматично вимикається, в результаті чого відключається живлення.

ІНТЕРФЕЙС ДИСПЛЕЯ

Вид 1

Нижче наведені символи на «вид 1»



Вид 2
Перехід з «Вид 1» в «Вид 2», проводитися короткочасним натисканням на кнопку

Нижче наведені символи на «Вид 2».


При русі режим «Вид 2» після закінчення 5 секунд, автоматично повертається в режим «Вид



Вид 3
Перехід з «Вид 2» в «Вид 3», проводитися короткочасним натисканням на кнопку

Нижче наведені символи, які відображаються на дисплеї 3».



При русі через 5 секунд, «максимальна швидкість за поїздку» автоматично повертається в «швидкість (км/год) в режимі реального часу», як показано на рисунку.



Перехід з «Вид 3» в «Вид 1», проводитися короткочасним натисканням на кнопку .

У кожному з інтерфейсів дисплея, при тривалому натисканні на кнопку дисплей буде вимкнено разом з харчуванням.



ЗМІНА ЗУСИЛЛЯ СИСТЕМОЮ PAS


При стандартному режимі експлуатації, зміна зусиль системи PAS проводитися за допомогою кнопки вгору або кнопки (вниз).
Діапазон перемикання 1-5 (це також може бути налаштований за бажанням користувача):
положення 1 для самої низької потужності та
положення 5 для самої високої потужності.


При включенні дисплея показання «Режим системи PAS (ASSIST)» відповідає показанням при виключенні.
Коли свідчення «Режим системи PAS (ASSIST) дорівнює нулю,- двигун не вмикається.

ВКЛЮЧЕННЯ ФУНКЦІЇ «СУПРОВІД ВЕЛОСИПЕДА ЗІ ШВИДКІСТЮ 6 КМ/ ГОД (ШВИДКІСТЬ ПІШОХОДА)»
Для включення функції «Супровід велосипеда зі швидкістю 6 км/ год (швидкість пішохода)» необхідно натиснути і утримувати кнопку (вниз), логотип на дисплеї блимає, транспортний засіб рухається зі швидкістю не більш ніж в 6 км/ч.
Для вимкнення функції відпустіть кнопку (вниз).

ФУНКЦІЯ КРУЇЗ КОНТРОЛЬ
Для включення «Функція круїз контроль» необхідно натиснути і утримувати кнопку (вниз), при русі велосипеда зі швидкістю 7 км/ч.
Ця функція включається опціонально.
Для вимкнення функції «Функція круїз контроль» необхідно натиснути на ручку гальма, газу або будь-яку кнопку дисплея.

ВКЛЮЧЕННЯ ПІДСВІЧУВАННЯ І ГАБАРИТНИХ ВОГНІВ
Для включення підсвічування дисплея і габаритних вогнів (якщо ця функція підтримується контролером) необхідно натиснути і утримувати кнопку (вгору).


ІНДИКАТОР ЄМНІСТЬ БАТАРЕЇ
Прилад може автоматично ідентифікувати напруга живлення (24V, 36V, 48V). Коли ємність батареї становить понад 70%, світитися чотири сегмента на дисплеї, при падінні ємності батареї, сегменти автоматично відключаються.
Коли ємність батареї складає менше 15%, дисплей повністю

ПОТУЖНІСТЬ ДВИГУНА
Показання потужності двигуна в реальному часі.

Показання температури двигуна (при умові обладнання двигуна датчиком температури)


Коли робоча температура двигуна підвищується вище допустимої норми тоді дисплей починає блимати.

ТЕМПЕРАТУРА НАВКОЛИШНЬОГО СЕРЕДОВИЩА
Після включення дисплея температура навколишнього середовища буде відображатися як показано на рисунку.


Значення показник температури, відразу може відрізнятися від реальної температури навколишнього середовища, більш точне показання температури настане протягом 10 хвилин після включення дисплея.



ОЧИЩЕННЯ ДАНИХ
Для скидання даних про середньої, максимальної швидкості, пробігу і часу за поїздку - (через 5 секунд після включення живлення) натисніть одночасно кнопки вгору і вниз. Значення заблимають, скидання здійснюється під час мигання натисканням кнопки включення.


Якщо протягом 5 секунд після обнулення даних натиснути на кнопку то вони автоматично повернутися у вихідне положення.



АВАРІЙНИЙ РЕЖИМ
При виникненні несправностей дисплей переходить в аварійний режим, відображаючи код несправності

Таблиця коду помилок

  Код помилки

Визначення

01

Несправність ручки газу

03

Несправність датчика холла мотор

04

Коротке замикання в моторі або контролері

06

Коротке замикання в моторі або контролері



НАЛАШТУВАННЯ ПАРАМЕТРІВ КОРИСТУВАЧА
ЗАГАЛЬНІ НАЛАШТУВАННЯ
1. Встановлення максимальної швидкості
Протягом 5 секунд після включення дисплея одночасно утримувати кнопку (вгору) і кнопку (вниз) протягом 2 секунд, почне блимати показник максимальної швидкості. За допомогою кнопок вгору або вниз) встановити максимальне значення швидкість їзди.
За замовчуванням максимальне значення швидкості 25 км/год.


Якщо протягом 1 хвилини після зміни налаштувань не натиснути на кнопку дисплей автоматично включається в режим «дисплей 1».
Для збереження змін установки максимальної швидкості і переходу до наступної настроювання натисніть кнопку на кілька секунд.
Для виходу з меню налаштувань, використовуйте коротке натискання кнопки .



2.Діаметр колеса

Після завершення установки максимальної швидкості, введіть налаштування діаметра колеса. При миготливому значення на дисплеї за допомогою кнопок вгору або вниз виберіть відповідний діаметру колеса вашого транспортного засобу.

Можливі розміри: 6,8,10,12,14,16,18,20,22,24,26,700 з і 28 дюймів.



Якщо протягом 1 хвилини після зміни налаштувань не натиснути на кнопку

дисплей автоматично включається в режим «дисплей 1».

Для збереження змін установки діаметра колеса і переходу до наступної настроювання натисніть кнопку на кілька секунд.

Для виходу з меню налаштувань, використовуйте коротке натискання кнопки .


3. Одиниці виміру (км, градуси Цельсія або милі, градуси фаренгейт)
Після завершення установки діаметра колеса, увійти в налаштування одиниць вимірювання. При миготливому значення на дисплеї за допомогою кнопок вгору або вниз виберіть відповідні одиниці виміру швидкості, пробігу, і температура навколишнього середовища

Якщо протягом 1 хвилини після зміни налаштувань не натиснути на кнопку дисплей автоматично включається в режим «Дисплей 1».
Для збереження змін встановлення одиниць вимірювання та переходу до наступної настроювання натисніть кнопку на кілька секунд.
Для виходу з меню налаштувань, використовуйте коротке натискання кнопки .



Установка параметрів - Р

Після закінчення налаштувань максимальної швидкості, діаметра колеса і одиниць вимірювання дисплей перестане блимати.

Протягом однієї хвилини після закінчення миготіння одночасно утримувати кнопку (вгору) і кнопку (вниз) протягом 2 секунд, щоб увійти в налаштування параметрів P.



Режим налаштування параметрів P1

P1 - режим налаштування характеристики параметрів двигуна

Р1 - кількість магнітів.

За замовчуванням варто значення 46 (для безредукторних двигунів), це означає, що контролер для розрахунку швидкості, яка відображається на дисплеї буде вважати проходження 46 магнітів повз одного датчика холла мотор-колеса за один оборот колеса.

Якщо мотор-колесо редуктор - то треба ввести значення кількість магнітів, помножене на коефіцієнт редукції.

При миготливому значення на дисплеї налаштування Р1 за допомогою кнопок вгору або вниз виберіть відповідне значення (діапазон налаштувань від 1 до 255)

Для збереження змін параметрів Р1 і переходу до налаштувань параметрів P2 натисніть кнопку на кілька секунд.



Режим налаштування параметрів P2

P2 - спосіб визначення швидкості контролером.

Діапазон налаштувань від 0 до 6.
За замовчуванням варто значення 0 (для безредукторних мотор-коліс)
Показання 1-6 відповідає кількості імпульсів видаються двигуном при проходженні одного обороту колеса.
Для збереження змін налаштувань Р2 і переходу до налаштувань параметрів P3 натисніть кнопку на кілька секунд.

Увага:
При установці параметр P2 рівним 0, для редукторних коліс свідчення швидкості можуть мати погрішності!



Режим налаштування параметрів P3

Р3 - налаштування системи PAS



Діапазон налаштувань 0 або 1.

Значення «0» - встановлюється для зміни роботи датчика системи PAS вручну (співвідношення швидкості обертання педалей і швидкості двигуна).

Значення «1» - відповідає автоматичному режиму налаштувань (встановлено за умовчанням).

Для збереження змін налаштувань Р3 і переходу до налаштувань параметрів P4 натисніть кнопку на кілька секунд.



Режим налаштування параметрів P4
P4 режим роботи ручки газу.

Діапазон налаштувань 0 або 1.
Значення «0» - для можливості старту від ручки газу з місця.
Значення «1» - для включення ручки газу тільки після старту на педалях.
Для збереження змін налаштувань Р4 і переходу до налаштувань параметрів P5 натисніть кнопку на кілька секунд.



Режим налаштування параметрів P5
P5 режим налаштування індикатора ємність батареї

Діапазон настройки від 0-40.
При встановленні значення «0» - секції батареї на дисплеї будуть гаснути відповідно вольтажу в режимі реального часу. Це означає, що якщо, наприклад, ви використовуєте акумулятор з діапазоном робочої напруги 40-55 вольт (разом 15 вольт діапазон) то ділення будуть гаснути при таких показниках:

перший поділ 70%

51 вольт

перший поділ 50%

48 вольт

перший поділ 25%

43 вольт


повністю зникнуть поділу і починає блимає - менше 42 вольт. Така система обчислення залишку ємності некоректна, так як падіння напруга не прямо пропорційно витраті запасу енергії. Як правило, при падінні напруги нижче 45 вольт ємність вже практично вичерпана повністю. Тому Ви можете використовувати значення цієї установки від 1 до 40, вибираючи найбільш коректне відображення методом підбору.
Щоб змінити налаштування ще раз - використовуйте коротке натискання кнопки .
Для виходу з меню налаштувань натисніть кнопку на кілька секунд.



Вихід з установки Р-параметрів

Перебуваючи у кожному з інтерфейсів установки Р-параметрів, натискання й утримання кнопки (ВКЛЮЧЕННЯ) близько двох секунд, здійснить вихід з установки Р-параметрів і повернення до Демонстрації 1, тим часом, знову встановлені (поточні) параметри будуть збережені.

Якщо протягом однієї хвилини не було виконано ніяких дій, прилад автоматично повернеться до Демонстрації 1 і збереже раніше встановлені значення параметрів.



Користувачеві не рекомендується заходити в сервісне меню, так як можливе блокування дисплея. Розблокувати дисплей можна виключно в сервісному центрі.



Установка параметрів - З

По закінченню установки параметра Р5, індикація даного параметра перестає блимати.

Протягом однієї хвилини після закінчення мигання, натисніть і утримуйте одночасно кнопки ВГОРУ і ВНИЗ протягом приблизно 2 секунд, щоб увійти в інтерфейс настроювання З-параметрів.



С1 Режим вибору параметрів датчика PAS

Параметр С1 встановлюється першим в розділі Установка З-параметрів



Опис значень С1 дано в таблиці нижче. Діапазон значень параметра С1 від 0 до 7. Використовуючи кнопки ВГОРУ і ВНИЗ , виберіть значення.

Таблиця описів параметра С1

Імпульсні PAS

значення С1

початкова чутливість

датчики PAS інших

виробників

значення С1

початкова чутливість

прямий, 5-ти імпульсний

00

середня

зворотний, 6-ти імпульсний

05

середня

01

низька

06

низька

02

найнижча

07

найнижча

прямий, 8-імпульсний

00

висока

зворотний, 10-ти імпульсний

05

висока

01

середня

06

середня

02

низька

07

низька

прямий, 10 - ти імпульсний

00

найвища

зворотний, 12-ти імпульсний

05

найвища

01

висока

06

висока

02

середня

07

середня



                                форма хвилі прямого сигналу датчика потужності форма хвилі зворотного сигналу датчика потужності

По закінченню установки параметра С1, короткочасне натискання кнопки (ВКЛЮЧЕННЯ) призведе до збереження встановленого (поточного) значення і переходу до установки параметра С2.



 С2 Режим налаштування зсуву фаз

По закінченню параметри С1, переходимо до налаштування параметра С2. Індикація параметра С2 блимає.

  Демонстрація установки параметра С2



Параметр С2 призначений для налаштування зсуву фаз двигуна при використанні синусоїдальної складової та його значення за замовчуванням дорівнює 0. Коли встановлюється інше значення, мається на увазі використання особливої фази, на яку вказує параметр. Діапазон настройки параметра C2 від 0 до 7.

Використовуючи кнопки ВГОРУ і ВНИЗ) виберіть значення.

По закінченню установки параметра С2, короткочасне натискання кнопки (ВКЛЮЧЕННЯ) призведе до збереження встановленого (поточного) значення і переходу до установки параметра С3.



С3 Режим установки значення передавального числа

По закінченню установки параметра С2, переходимо до налаштування параметра С3. Індикація параметра С3 блимає.



Демонстрація установки параметра С3



Значення параметра С3 вказує на передаточне число. Діапазон вибору від 0 до 6.

Використовуючи кнопки   ВГОРУ і ВНИЗ, виберіть значення.

По закінченню установки параметра С3, короткочасне натискання кнопки (ВКЛЮЧЕННЯ) призведе до збереження встановленого (поточного) значення і переходу до установки параметра С4.



С4 Режим налаштування блоку управління

По закінченню установки параметра С3, переходимо до налаштування параметра С4. Індикація параметра С4 блимає.

Демонстрація установки параметра С4



Діапазон значень від 0 до 4 вибирається використанням кнопок   ВГОРУ і ВНИЗ.

Таблиця опису параметра С4:

Значення

С4

Режим управління Р4=0

Режим управління Р4=1

0

активний режим пуску двигуна за допомогою органів управління на кермі

активний режим пуску двигуна за допомогою органів управління на кермі, тільки після початку руху за допомогою обертання педалей

1

активний режим пуску двигуна за допомогою органів управління на кермі, обмеження максимальної швидкості 6 км/год

до початку обертання педалей діє обмеження швидкості 6 км/год при пуску з допомогою органів управління на кермі, після початку обертання педалей максимальна швидкість не обмежена

2

активний режим пуску двигуна за допомогою органів управління на кермі, максимальна швидкість визначена налаштуваннями.

активний режим пуску двигуна за допомогою органів управління на кермі, тільки після початку руху за допомогою обертання педалей, максимальна швидкість визначена налаштуваннями.

3

активний режим пуску двигуна за допомогою органів управління на кермі

не визначено

По закінченні установки параметра С4, короткочасне натискання кнопки (ВКЛЮЧЕННЯ) призведе до збереження встановленого (поточного) значення і переходу до установки параметра С5.

С5 Регулювання максимального струму контролера

 По закінченню установки параметра С4, переходимо до налаштування параметра С5. Індикація параметра С5 блимає.


    Демонстрація установки параметра С5



Значення параметра C5 визначає максимальну силу струму при роботі контролера (тонка регулювання граничних значень сили струму).

Таблиця опису значень параметра С5:

Значення С5

 Максимальне значення сили струму (Ампер)

00

не визначено

01

не визначено

02

не визначено

03

максимальне значення струму / 2,00

04

максимальне значення струму / 1,50

05

максимальне значення струму / 1,33

06

максимальне значення струму / 1,25

07

максимальне значення струму / 1,20

08

максимальне значення струму / 1,15

09

максимальне значення струму / 1,10

10

максимально можливе значення



Коли значення параметра С5 одно 10, максимальне значення сили струму визначається максимальним робочим значенням сили струму контролера (тобто обмежує поточне значення); коли значення С5 дорівнює 9, максимальне значення сили струму ділиться на 1,10; при С5 дорівнює 8, максимальне значення сили струму ділиться на 1,15 і так далі.

По закінченню установки параметра С5, короткочасне натискання кнопки (ВКЛЮЧЕННЯ) призведе до збереження встановленого (поточного) значення і переходу до установки параметра С6.



С6 Регулювання яскравості підсвічування дисплея

По закінченню установки параметра С5, переходимо до налаштування параметра С6. Індикація параметра С6 блимає.



Демонстрація установки параметра С6



Значення параметра за замовчуванням дорівнює 3. Діапазон значень від 1 до 5. Змінити значення можна використовуючи кнопки   ВГОРУ і ВНИЗ.

Таблиця опису значень параметра С6:

Значення С6

Яскравість підсвічування

1

сама невиразна

2

тьмяна

3

середня

4

яскрава

5

найяскравіша



По закінченню установки параметра С6, короткочасне натискання кнопки (ВКЛЮЧЕННЯ) призведе до збереження встановленого (поточного) значення і переходу до установки параметра С7.



С7 Налаштування функції «Круїз»

По закінченню установки параметра С6, переходимо до налаштування параметра С7. Індикація параметра С7 блимає.

Демонстрація установки параметра

Параметр С7 визначає активність функції «Круїз». Можливі значення 0 або 1. Функція «Круїз» встановлюється за допомогою кнопок   ВГОРУ і ВНИЗ)

Таблиця опису значень параметра С7:

Значення С7

Функція «круїз»

0

вимкнено

1

включена

.

Таблиця опису значень параметра С7:ого (поточного) значення і переходу до установки параметра С8. По закінченню установки параметра С7, короткочасне натискання кнопки



С8 Налаштування відображення робочої температури двигуна

По закінченню установки параметра С7, переходимо до налаштування параметра С8. Індикація параметра С8 блимає.




Демонстрація установки параметра С8

 Параметр С8 визначає активність режиму відображення робочої температури двигуна. Можливе значення 0 або 1 встановлюється за допомогою кнопок ВГОРУ і ВНИЗ.

Таблиця опису значень параметра С8:

Значення С8

Робоча температура двигуна

0

вимкнено

1

включена



Зверніть увагу: для відображення робочої температури двигуна повинен бути присутнім датчик температури, встановлений в двигуні.

По закінченню установки параметра С8, короткочасне натискання кнопки (ВКЛЮЧЕННЯ) призведе до збереження встановленого (поточного) значення і переходу до установки параметра С9.



С9 Установка пароля включення

По закінченню установки параметра С8, переходимо до налаштування параметра С9. Індикація параметра С9 блимає.



Демонстрація установки параметра С9

Параметр С9 визначає активність режиму установки пароля включення. Значення за замовчуванням-0, його можна змінити, скориставшись кнопками ВГОРУ і ВНИЗ.

Таблиця опису значень параметра С9:

Значення С9

Функція установки пароля включення

0

вимкнено

1

включена

Коли параметр С9 дорівнює 1, короткочасне натискання кнопки (ВКЛЮЧЕННЯ) здійснить перехід до інтерфейсу введення пароля, де буде блимати поле введення пароля.





Демонстрація вода паролю

Символи паролю вводяться зліва направо, зміна позиції здійснюється короткочасним натисканням кнопки (ВКЛЮЧЕННЯ). Змінити значення символу можна, скориставшись кнопками ВГОРУ і ВНИЗ. Діапазон значень пароля від 000 до 999.

Зверніть увагу: якщо Ви забудете пароль, можна буде скористатися функцією копіювання в сервісному центрі (див. копіювання параметрів), вихідні дані приладу будуть закодовані.

По закінченню установки параметра С9, короткочасне натискання кнопки (ВКЛЮЧЕННЯ) призведе до збереження встановленого (поточного) значення і переходу до установки параметра С10.



С10 Режим відновлення налаштувань за замовчуванням

По закінченню установки параметра С9, переходимо до налаштування параметра С10. Індикація параметра С10 блимає.







Демонстрація установки параметра С10

Параметр С10 призначений для відновлення налаштувань за замовчуванням. Значення «n» можна змінити на значення «y», скориставшись кнопками ВГОРУ і ВНИЗ.

Таблиця опису значень параметра С10:



Значення С10

Функція відновлення налаштувань за замовчуванням

n

вимкнено

y

включена



Коли необхідно зробити відновлення налаштувань за замовчуванням параметр С10 встановлюємо рівним «y» і утримуємо натиснутою кнопку (ВКЛЮЧЕННЯ) близько двох секунд. Всі параметри будуть відновлені до значень за замовчуванням, після чого відбудеться повернення до Демонстрації 1.

С10 дорівнює «n», короткочасно натисніть кнопку (ВКЛЮЧЕННЯ) для збереження поточних значень і переходу до установки параметра С11.



С11 Сумісність приладу з попередніми версіями

По закінченню установки параметра С10, переходимо до налаштування параметра С11. Індикація параметра С11 блимає.





Демонстрація установки параметра С11

Можливі значення 0, 1 або 2 встановлюються за допомогою кнопок ВГОРУ і ВНИЗ.

Таблиця опису значень параметра С11:

Значення С11

Опис параметра

0

прилад LCD3 використовує новий протокол зв'язку, сумісний з LCD1 і LCD2

1

прилад використовує старий протокол зв'язку LCD1 і LCD2, несумісний з LCD3

2

прилад виступає в якості джерела даних для копіювання, передає параметри LCD3 іншим приладам



Параметр С11 дорівнює 2, утримуємо натиснутою кнопку (ВКЛЮЧЕННЯ) близько двох секунд, щоб вийти з налаштування і перевести пристрій в режим джерела даних для копіювання параметрів (див. копіювання параметрів), на дисплеї відобразиться значок Sourc.





Демонстрація копіювання даних

 По закінченню установки параметра С11, короткочасне натискання кнопки (ВКЛЮЧЕННЯ) призведе до збереження встановленого (поточного) значення і переходу до установки параметра С12.



С12 Налаштування мінімального напруги контролера

По закінченню установки параметра С11, переходимо до налаштування параметра С12. Індикація параметра С12 блимає.





Демонстрація установки параметра С12

 Значення параметра C12 визначає мінімальне значення напруги роботи контролера (тонка регулювання мінімальної напруги).

Таблиця опису значень параметра С12:

Значення С11

Мінімальна напруга (Вольт)

Напруга 24В

Напряжение36В

Напруга-48В

0

ЗПУ – 2В

ЗПУ – 2В

ЗПУ – 2В

1

ЗПУ – 1,5 В

ЗПУ – 1,5 В

ЗПУ – 1,5 В

2

ЗПУ – 1В

ЗПУ – 1В

ЗПУ – 1В

3

ЗПУ – 0,5 В

ЗПУ – 0,5 В

ЗПУ – 0,5 В

4

ЗПУ = 20В

ЗПУ = 30В

ЗПУ = 40В

5

ЗПУ + 0,5 В

ЗПУ + 0,5 В

ЗПУ + 0,5 В

6

ЗПУ + 1В

ЗПУ + 1В

ЗПУ + 1В

7

ЗПУ + 1,5 В

ЗПУ + 1,5 В

ЗПУ + 1,5 В

*ЗПУ – значення за замовчуванням

Значення параметра С12 за замовчуванням дорівнює 4. Коли С12 дорівнює 5, мінімальне значення напруги дорівнює значенню напруги за замовчуванням плюс 0,5 Ст. Коли С12 одно 3, мінімальне значення напруги дорівнює значенню напруги за замовчуванням мінус 0,5 В і так далі.

По закінченню установки параметра С12, короткочасне натискання кнопки (ВКЛЮЧЕННЯ) призведе до збереження знову встановлених (поточних) значень, і повернення до інтерфейсу установки параметра С1, а утримання кнопки (ВКЛЮЧЕННЯ) близько двох секунд здійснить вихід з установки С-параметрів і повернення до Дисплея 1.



Вихід з установки С-параметрів

Перебуваючи у кожному з дванадцяти інтерфейсів установок З-параметрів, натискання й утримання кнопки (ВКЛЮЧЕННЯ) близько двох секунд, здійснить вихід з установки основних параметрів і повернення до Демонстрації 1, тим часом, знову встановлені (поточні) параметри будуть збережені.

Якщо протягом однієї хвилини не було виконано ніяких дій, прилад автоматично повернеться до Демонстрації 1 і збереже раніше встановлені значення параметрів.



Копіювання параметрів

Встановлені параметри (основні налаштування, Р - і С-параметри) приладів KT-LCD3 можуть виступати джерелом даних у відповідності з пунктом «С11 Сумісність приладу з попередніми версіями»

Використовуючи спеціальні монтажні кабелі, параметри приладу можуть бути скопійовані у відповідності зі схемою.

Схема копіювання параметрів приладу







Спеціальний кабель підключення



Увімкніть прилад як джерело даних. Підключіть живлення 48, 36 або 24V (плюс харчування VB+). Після підключення кабелю, щоб запустити копіювання, натисніть і утримуйте приблизно дві секунди кнопку (ВКЛЮЧЕННЯ). Щоб завершити копіювання, через п'ять секунд після запуску, натисніть і утримуйте близько двох секунд одночасно кнопки ВГОРУ і ВНИЗ. Якщо операція копіювання пройшла коректно, на дисплеї з'явиться наступне:

Демонстрація закінчення копіювання параметрів

Зверніть увагу: параметри С9 (пароль на включення) і С11 (Сумісність приладу з попередніми версіями) не можуть бути скопійовані. Крім того, прилад LCD3 може скопіювати параметри тільки такої ж моделі.



Примітка з установки персоональных налаштувань



Після введення персональних налаштувань, якщо жодна кнопка не буде натиснута протягом однієї хвилини, прилад автоматично повернеться до Демонстрації 1 і знову встановлені параметри не будуть збережені.

Заводські налаштування і значення параметрів за замовчуванням можуть бути відновлені за бажанням користувача, використовуючи параметр «С10 Режим відновлення налаштувань за замовчуванням».



Інші статті

Наскільки вам зручно на сайті?

Розповісти Feedback form banner
